Hobo / Windschutz / Fire-Pit

[wilbo]

Moin zusammen!

Ich hatte ja schon letztes Jahr einen Edelstahl Windschutz vorgestellt, den man auch als Fire-Pit nutzen kann.
https://www.ultraleicht-trekking.com/forum/topic/8330-gaskocher-durch-hobo-spiritus-ersetzen/?do=findComment&comment=133618

Nun habe ich zusammen mit @TappsiTörtel eine Kleinmenge Federstahl-Folie bestellt. Das Material ist mit 0,15 mm etwas stärker, da ich nun einen „Windschutz“ für einen größeren Topf bauen wollte. Bei der Höhe des Bleches haben wir uns auf 15 cm geeinigt.

Auf Anregung von @Andreas K. wurde der Verschluss vom 3F Windschutz übernommen.

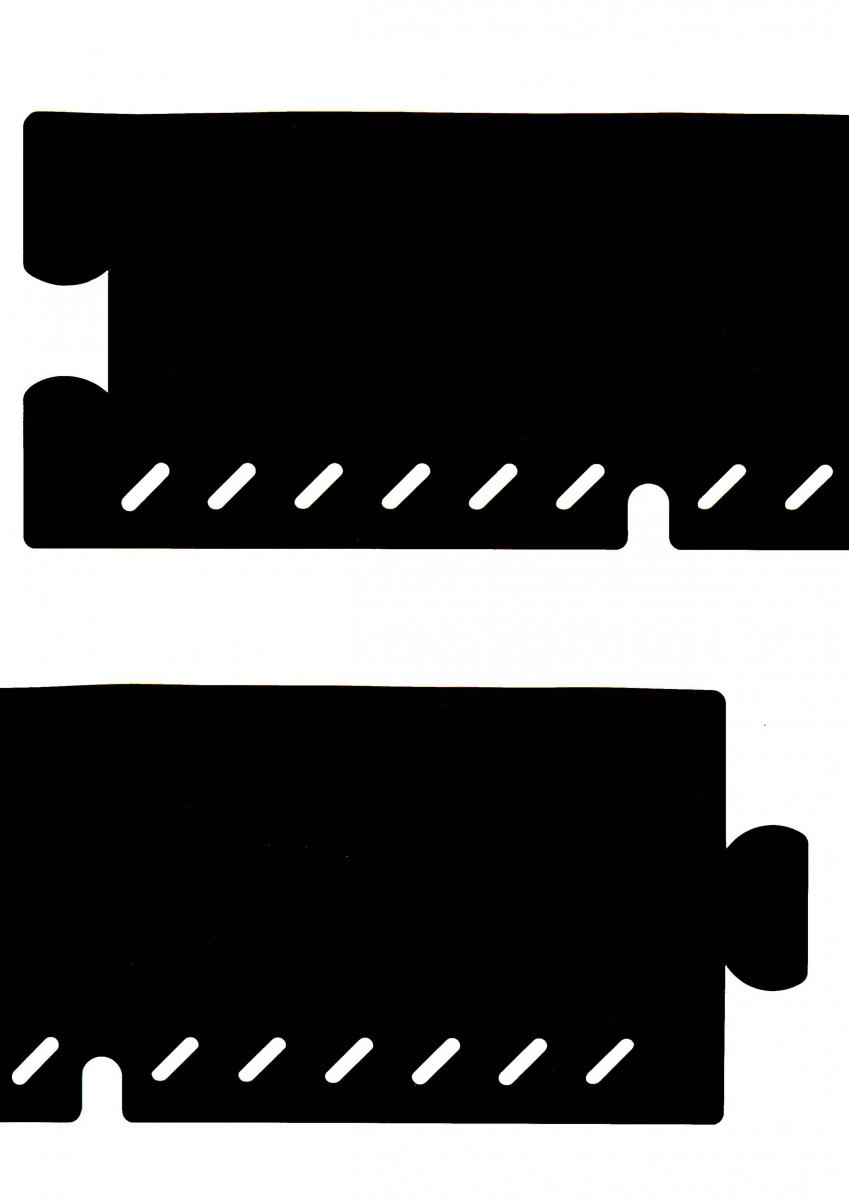

Anbei ein Scan vom Original 3F Windschutz.

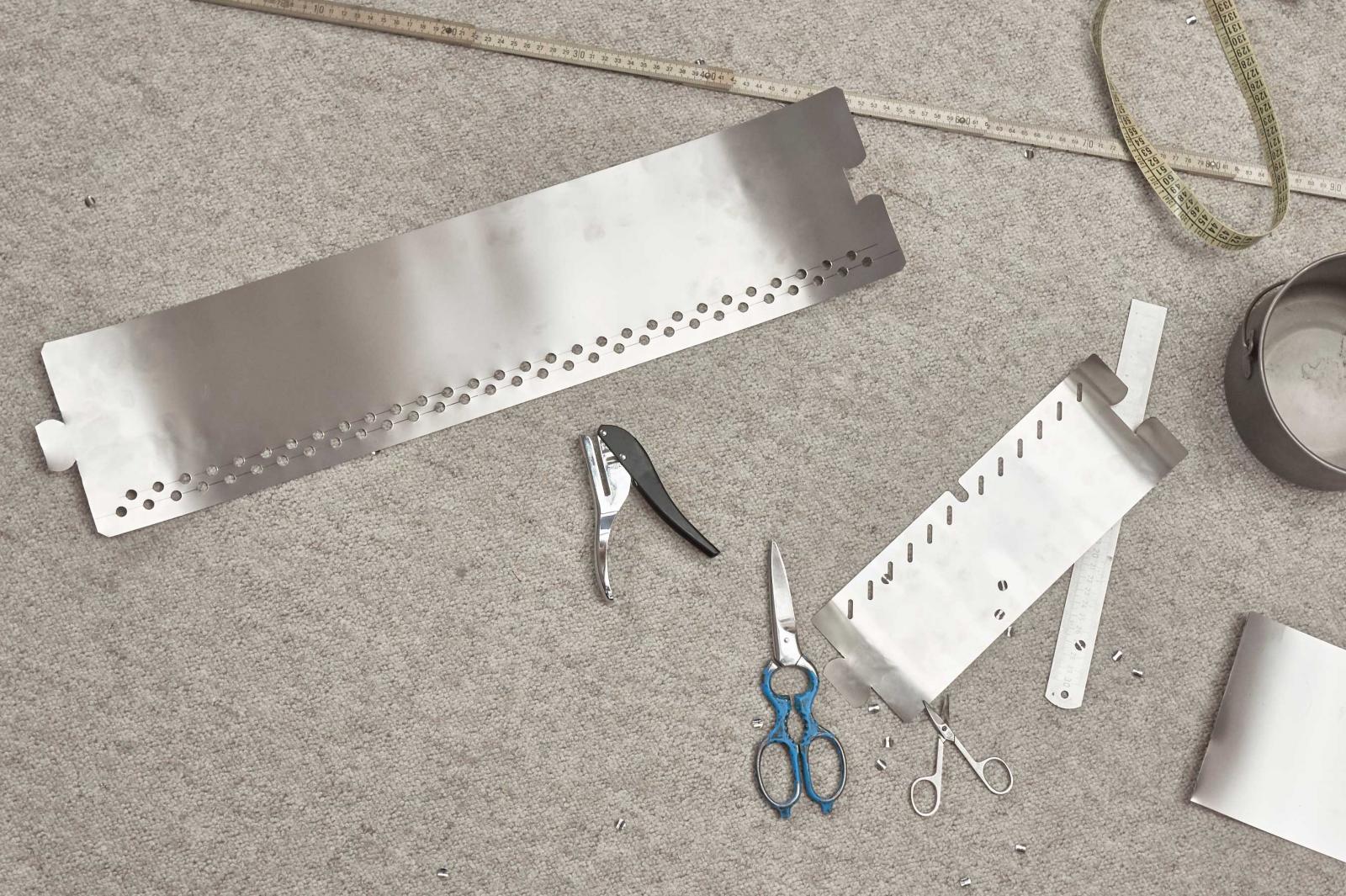

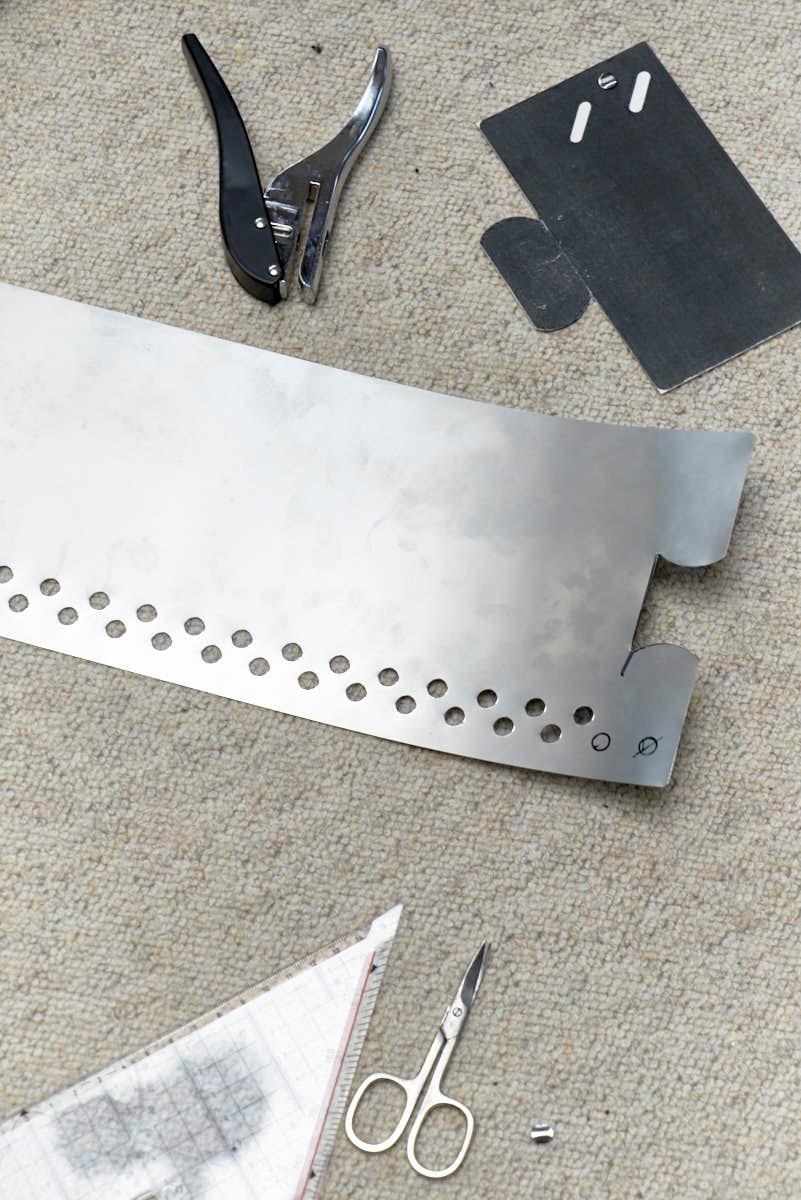

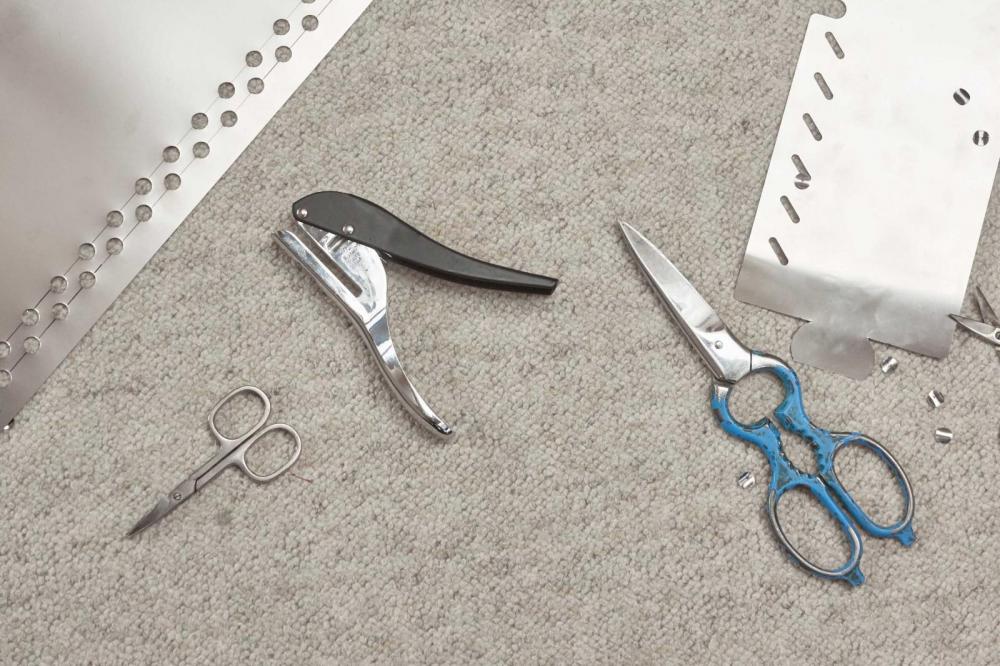

Als Werkzeug wurden kräftige, alte Scheren und ein Ali-Locher verwendet.
https://de.aliexpress.com/item/32913448908.html

Der Locher schaffte es gerade mal so, das zähe 0,15er Material zu stanzen.

65 cm Gesamtlänge.

Der Verschluss musste mehrfach nachgeschnitten werden bis er exakt passte.

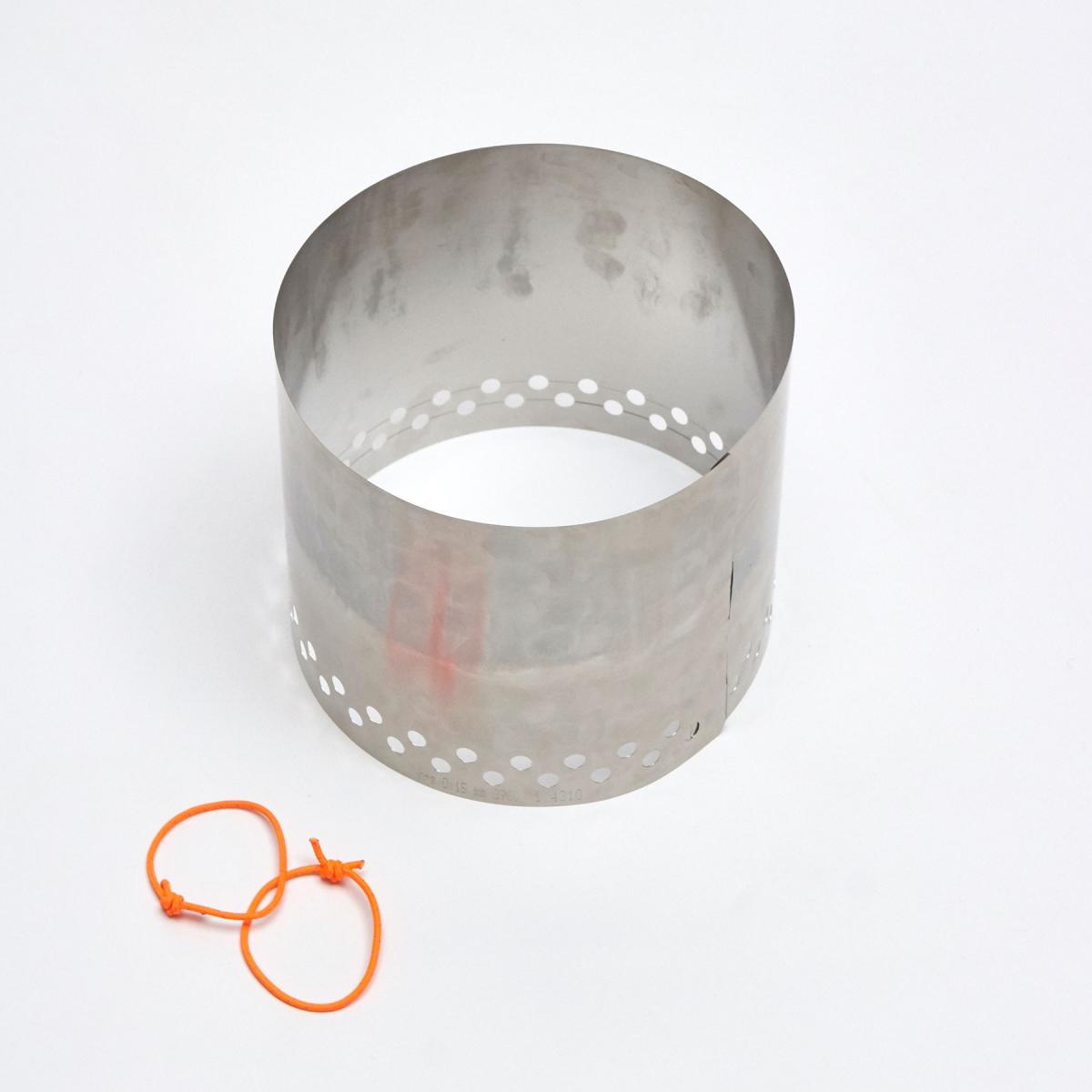

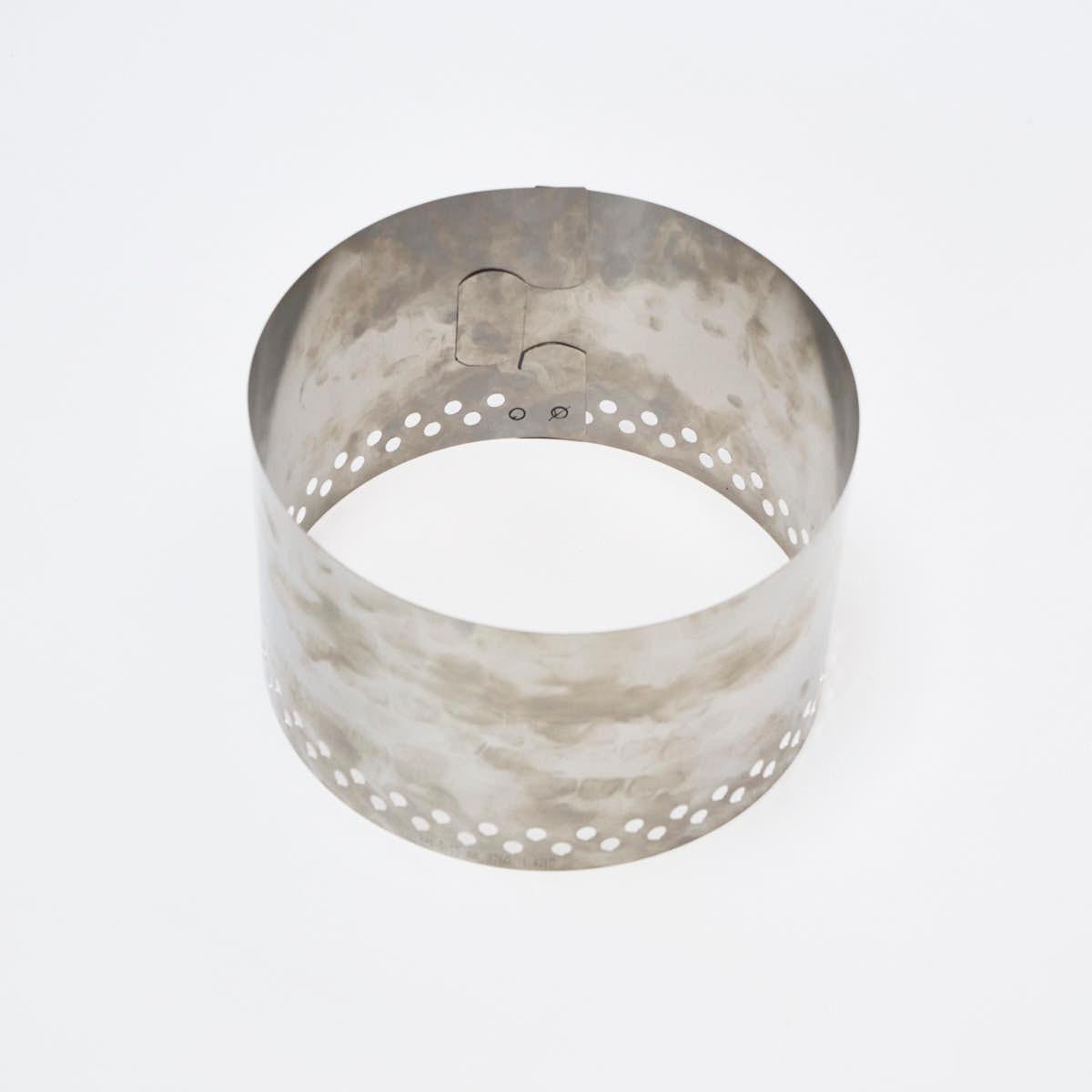

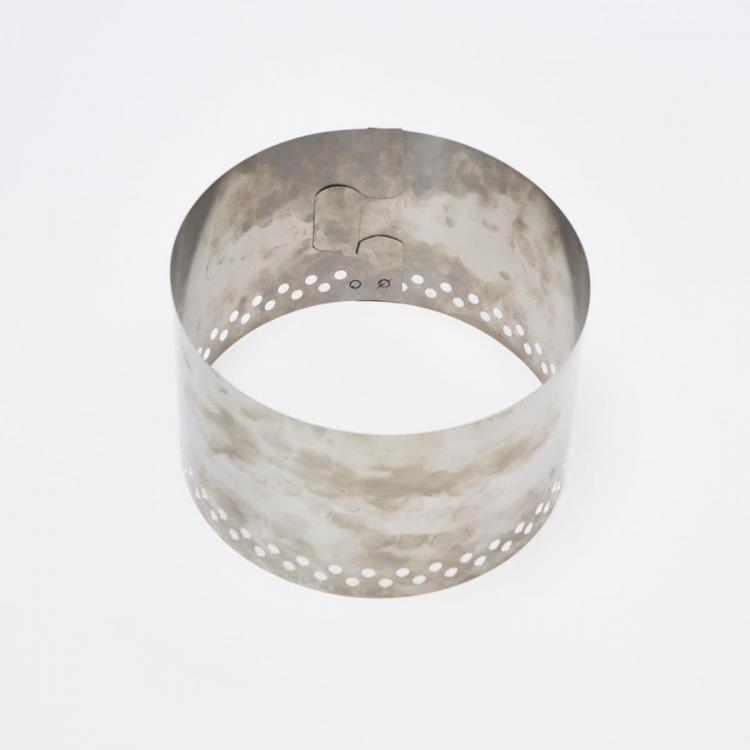

Von außen:

Von innen.

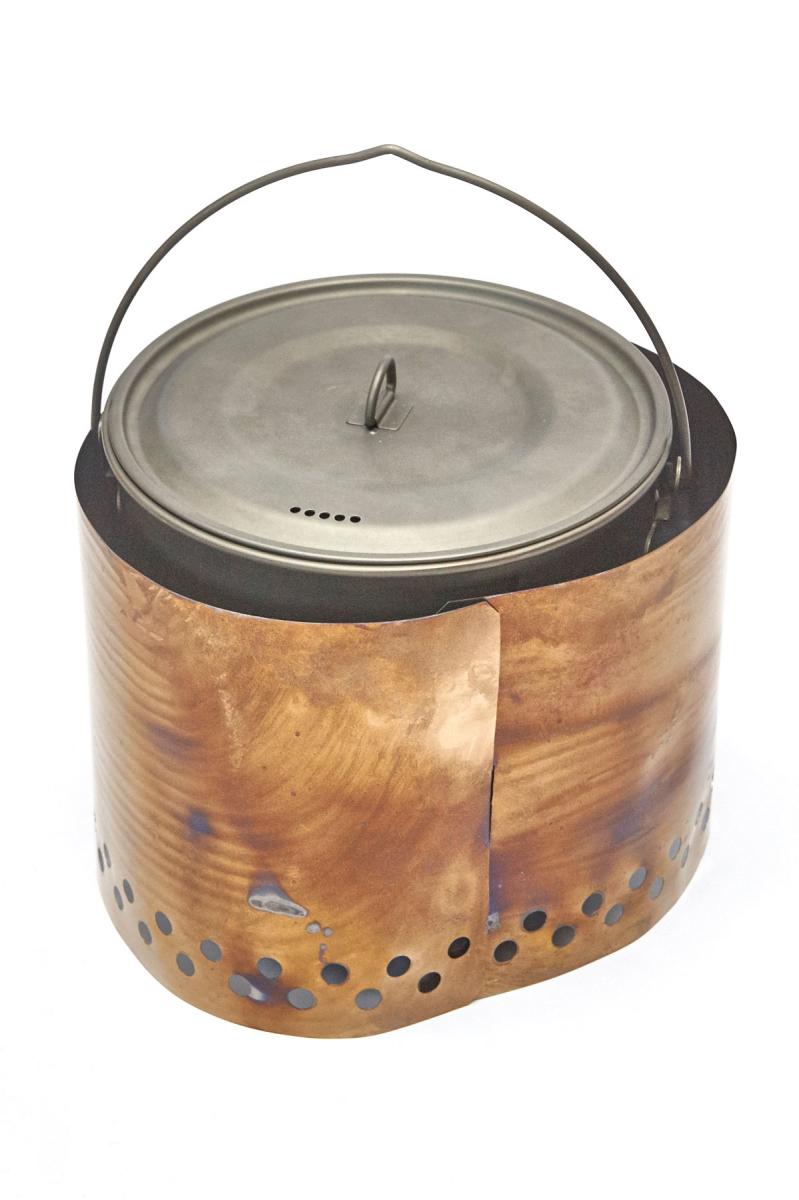

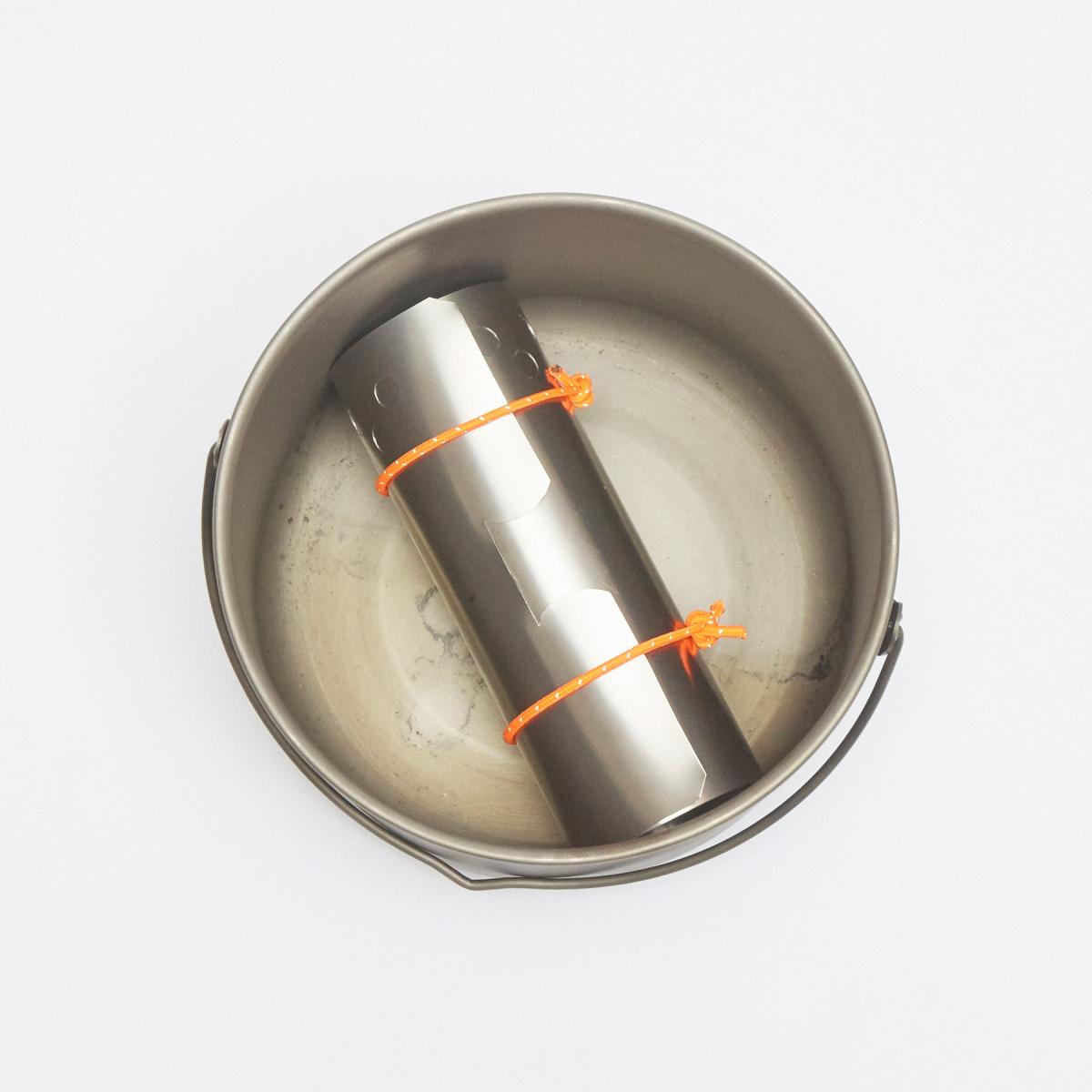

Eingerollt passt der Windschutz knapp in den großen 2l Titan Topf.

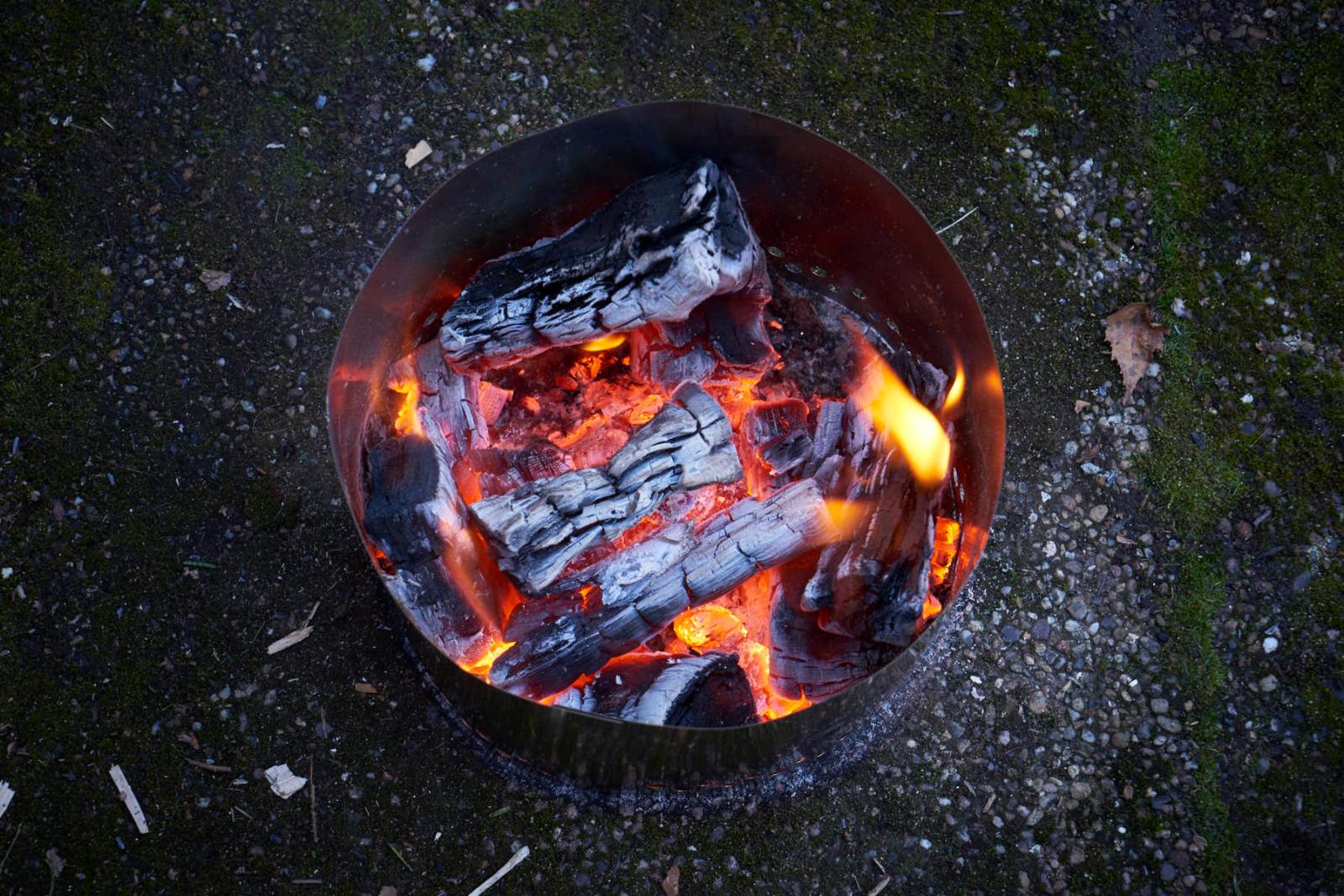

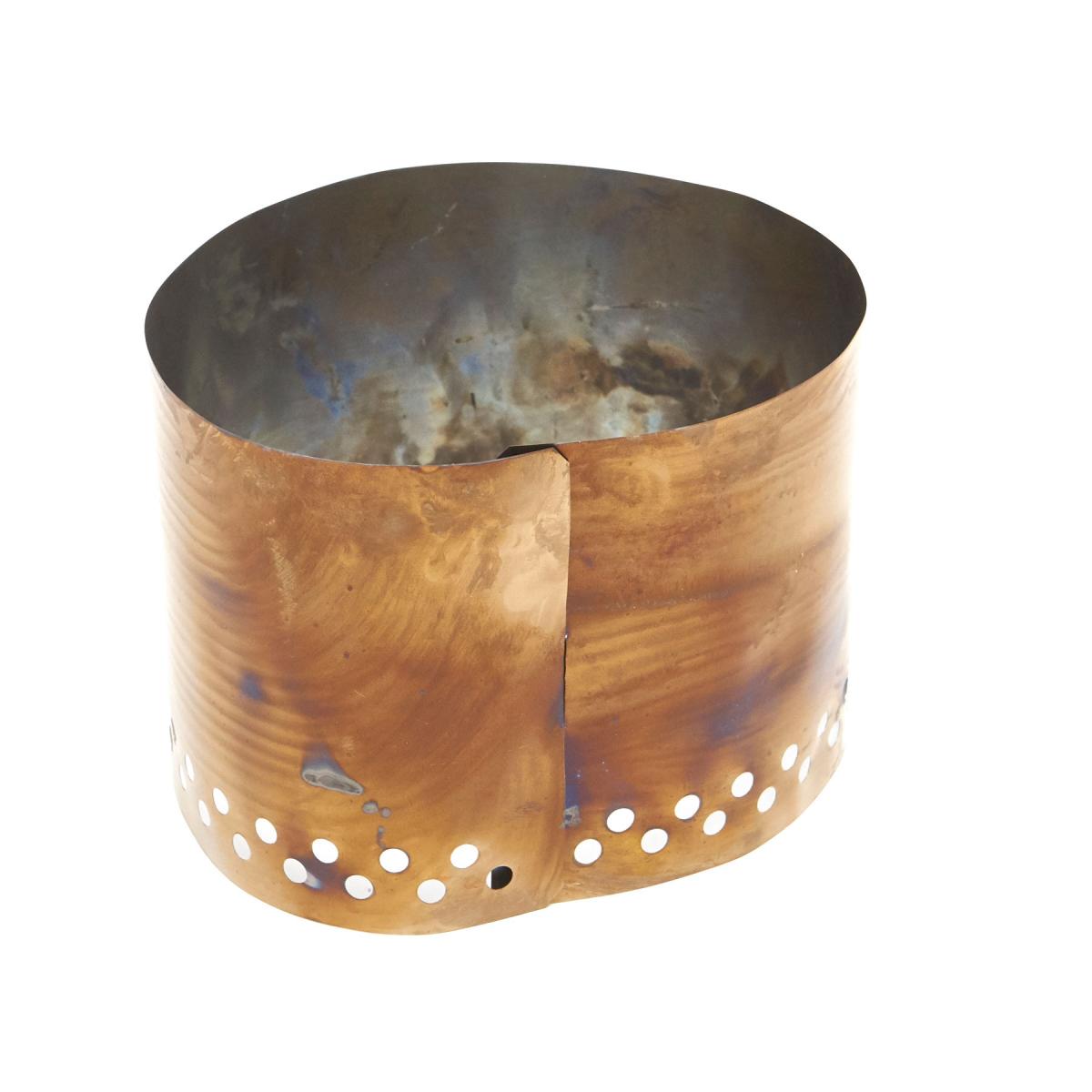

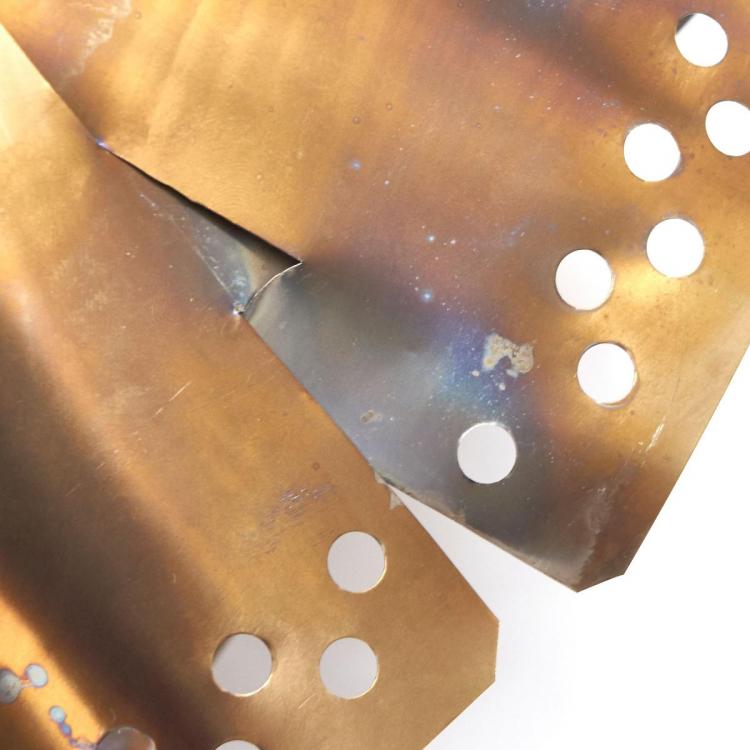

Eingebrannt verliert die Edelstahl-Folie etwas an Spannung.

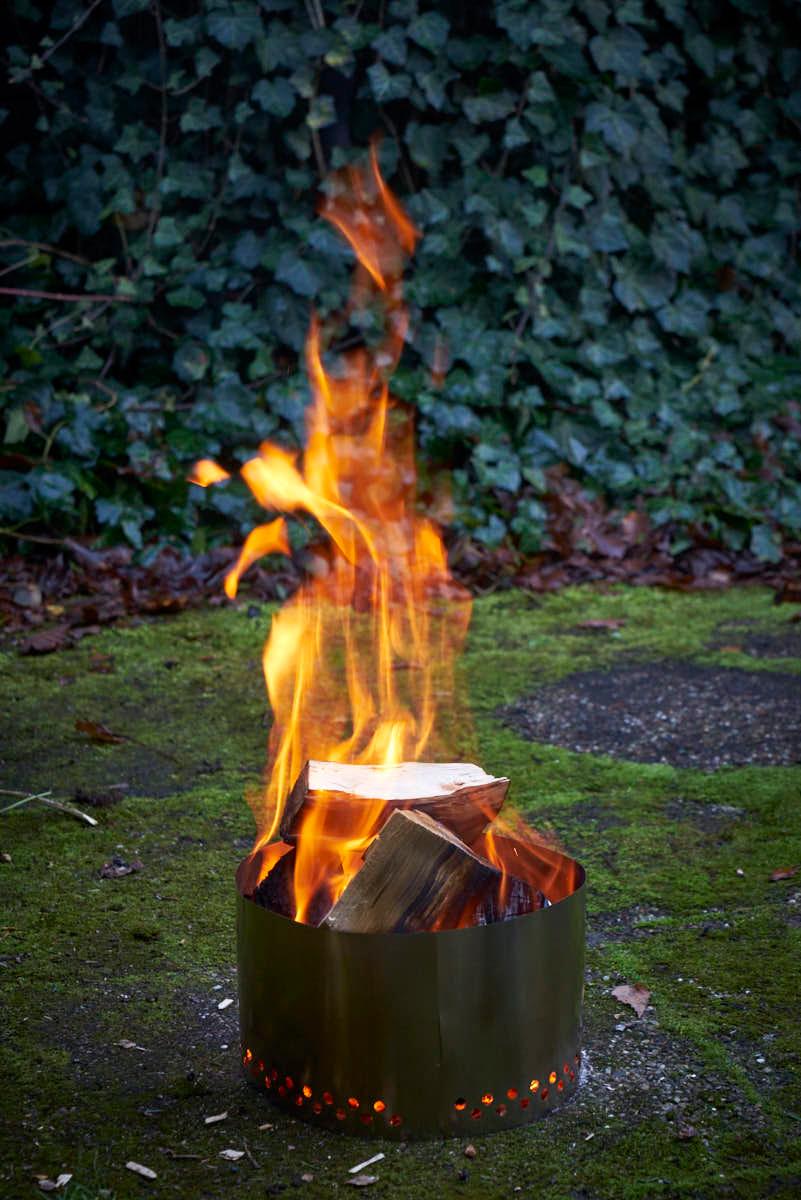

Der Fire-Pit zieht aber wie die Wutz.

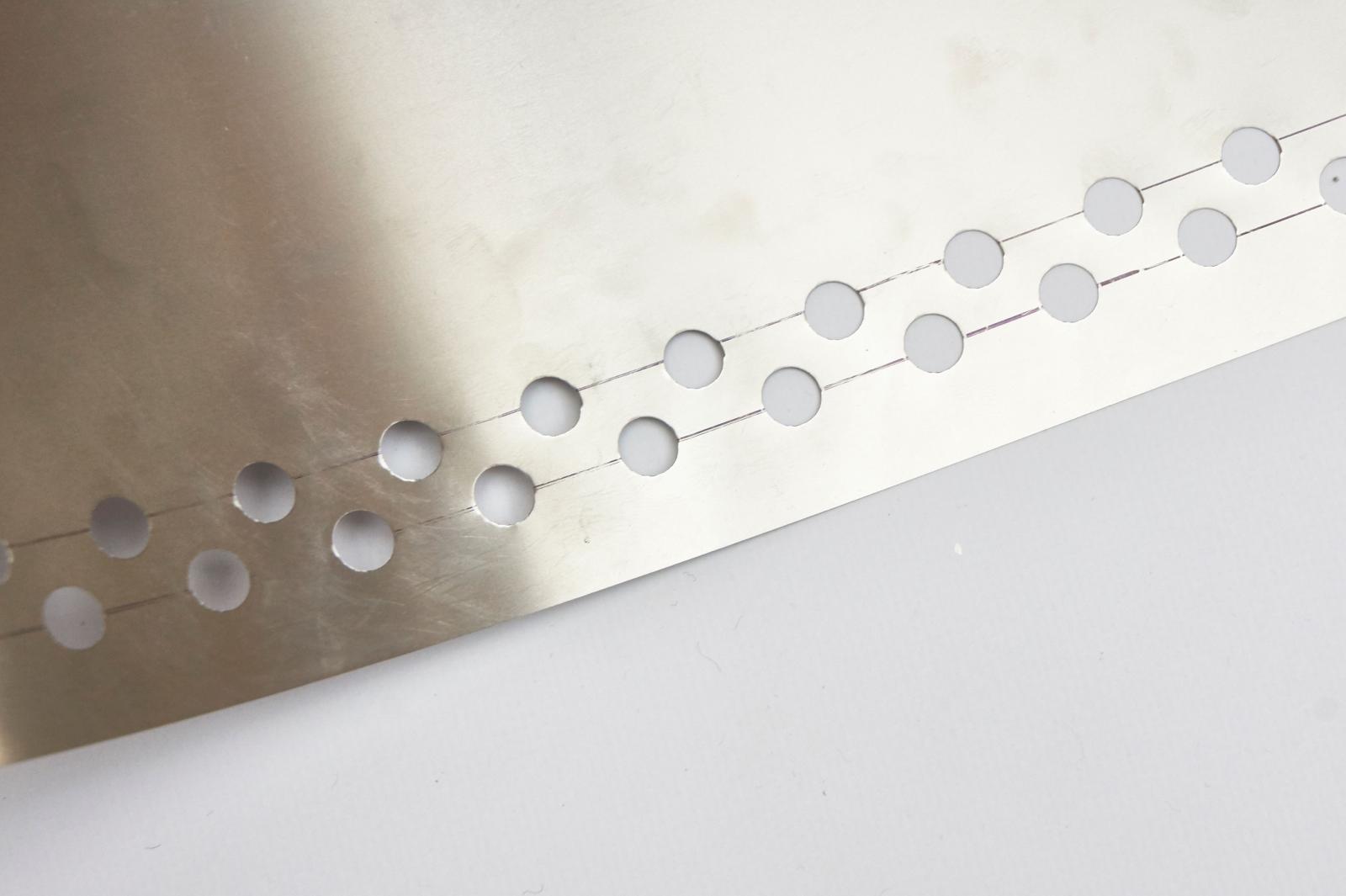

Bei den Löchern würde beim nächsten Mal, von vornherein am Anfang ein Doppel-Loch einplanen.
Mit einem dünnen Hering kann dadurch der Fire-Pit zusammen gehalten und am Boden fixiert werden.

Sobald die Blechenden nicht 100 % zusammen passen, könnte sich unter Umständen die Verbindung lösen ...

Mithilfe des Herings kann der Windschutz / Hobo wahrscheinlich etwas runder aufgebaut werden.

In der Funktion als "Hobo" werde ich den Topf hauptsächlich aufgehängt verwenden. An meinem Baumwoll-Tarp gibt es dazu verschiedenste Möglichkeiten.
Ansonsten könnte mir auch schnell ein Dreibein improvisieren.
Für das Kochen mit Spiritus gibt es einen kleinen Klappständer der ebenfalls in den Topf passt.

Bei 15 cm Höhe und ca. 20 cm Durchmesser, ist dieser "Hobo" mit 110 g, überraschend leicht.

VG. -wilbo-

Fire-Pit_Windschutz.pdf

Bearbeitet 6. April 2020 von wilbo

[saal1970]

hallo wilbo,

klasse windschutz und eine tolle Anleitung.

Wo hast du das Blech bestellt ? und ist es 1.4310 Federbandstahl wie bei dem von Andreas K. nur in 0,15 dicke.

Danke

Saal1970

[wilbo]

Moin!
Das Material kommt von HS-Folien.
https://hs-folien.de/produkte/standardprodukte/rostfreier-federbandstahl/baendercoilware/bis-150-mm-breite.html

Es gibt dieses Material in 10 cm und 15 cm Breite, auf einer Rolle von 5 Metern. Bei einem Nettopreis von 27 € und 40,40 € tut man sich am besten für eine Bestellung zusammen. (Versand 8,50 €)!

Hier sieht man noch einige andere Modelle von mir.
https://bushcraft-germany.com/index.php?thread/4635-hobo-windschutz-fire-pit/&postID=122973#post122973
Nach meinen aktuellen Erfahrungen ist bei einer Materialstärke von 0,15 mm, die Tragkraft der Folie auf einen Liter Wasser begrenzt.

VG. -wilbo-

Bearbeitet 4. Mai 2020 von wilbo

[AlphaRay]

...uund in 30 cm:

https://www.hs-folien.de/produkte/standardprodukte/rostfreier-federbandstahl/baendercoilware/300-bis-1000-mm-breite.html

Ich habe meinen vor nem Jahr aus dem gleichen 0,15er Federstahl gebastelt - aber geschlossen ohne Löcher und in 30 cm Höhe, um den gesamten Topf/Pfanne/Flasche abzudecken (ich meine 30x60 cm = ~60 Gramm).  Nach gut 100 mal nutzen kann ich das nur empfehlen!

Bei der Höhe ist es vor allem für Hobo-Kocher wie mich sehr schön, da man hier eine ordentliche Wärmereflexion hat. Zudem wird die Flamme teilweise versteckt + bei der Höhegibts nen ordentlichen Zug, wenn man die Folie komplett schließt



0,05 mm ist übrigens zu laut und zu wabbelig für so einen hohen aufbau.  Das hier was du gebastelt hast, könnte ich mir damit aber vorstellen     Oder als rollbarer SUL-Hobo     Hast schon den Windschutz als Hobo "mißbraucht"?  Dürfte mit den ganzen Löchern darin gut funcen..müsstest du nur oben irgendwelche Bars als Abstandhalter drauf montieren

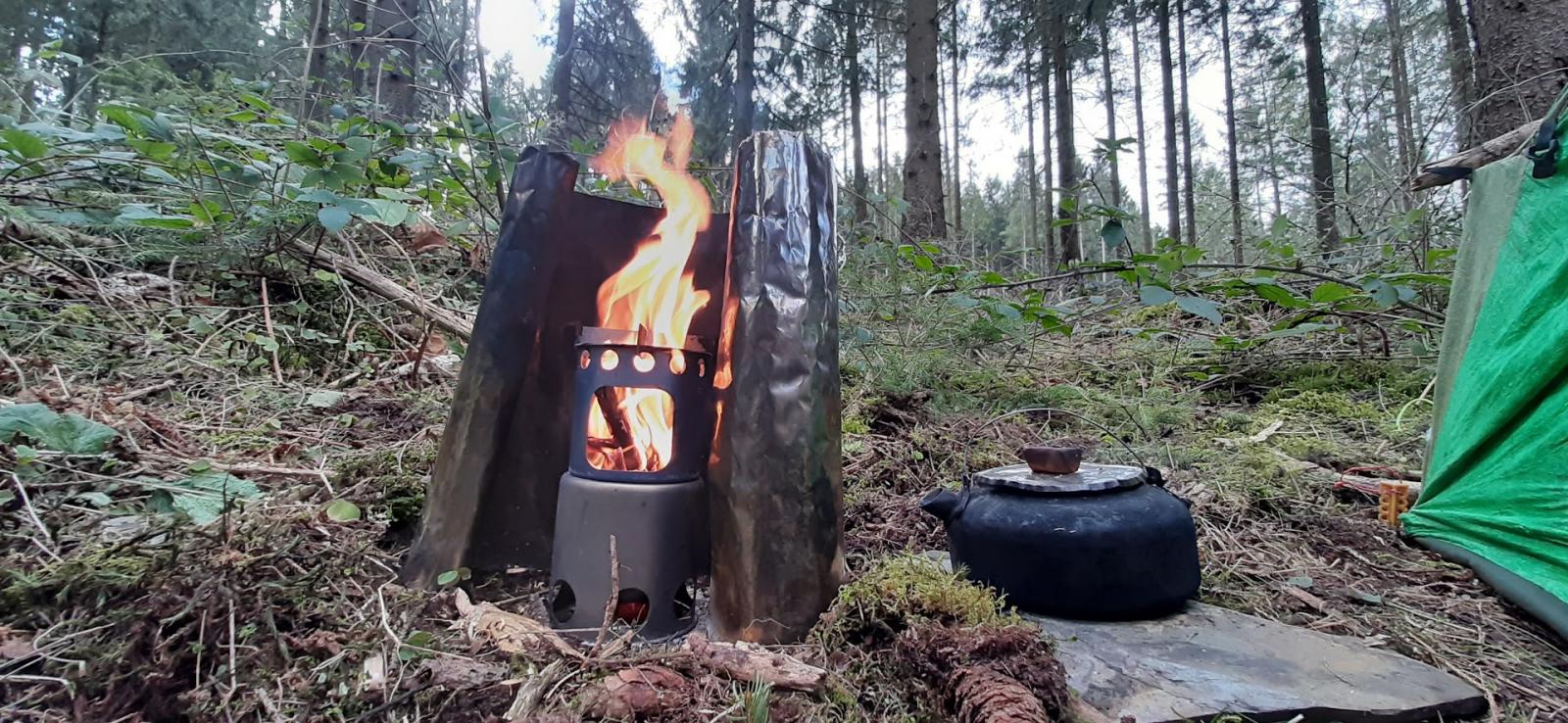

Habe mal was angefahangen - als Abstandhalter nehme ich 2 - 3 dünne Äste, die ich wie Heringe nutze.

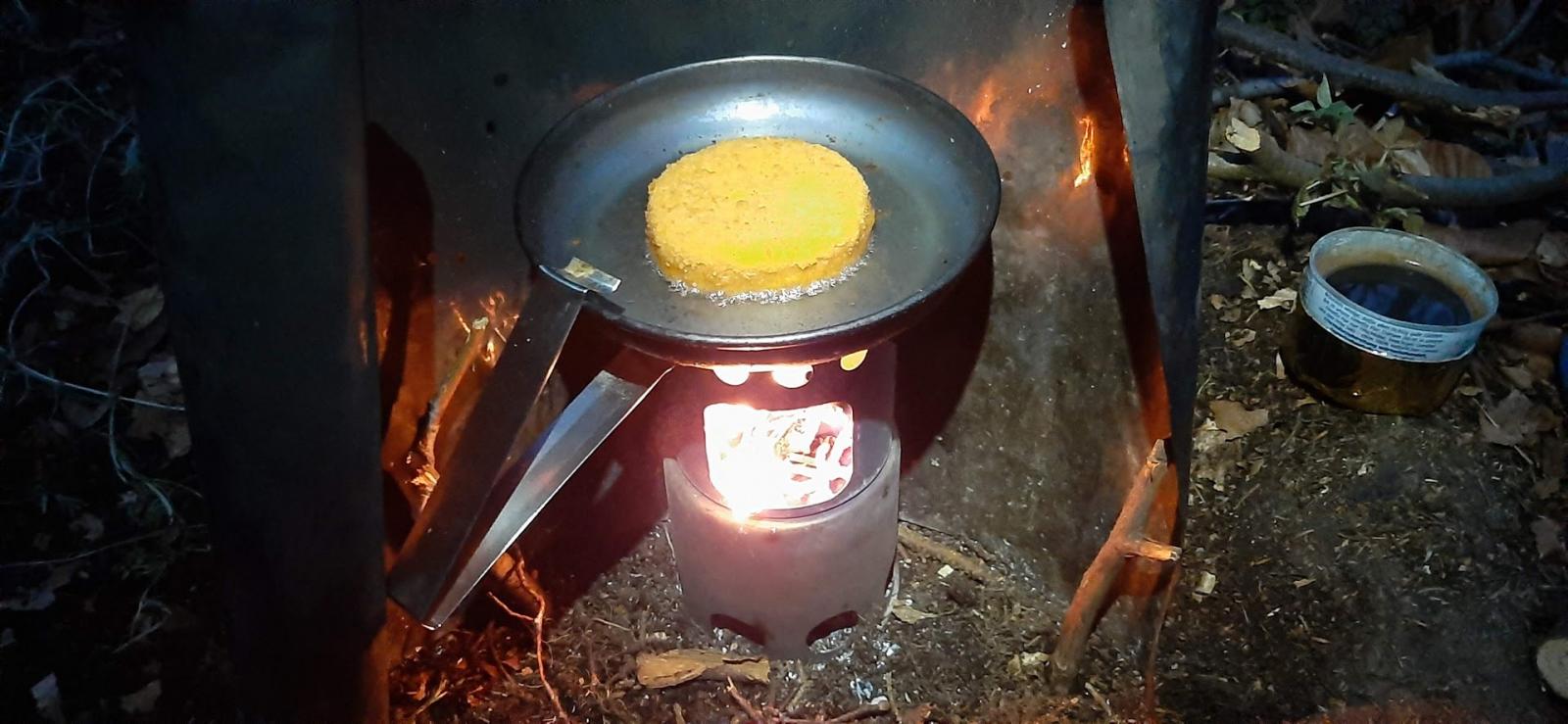

So schaut das 0,15er Federstahl nach vieeelen Mal zusammenrollen und locker 200 Stunden Brenndauer aus:

Bearbeitet 4. Mai 2020 von AlphaRay

[wilbo]

vor 17 Minuten schrieb AlphaRay:

Hast schon den Windschutz als Hobo "mißbraucht"?  Dürfte mit den ganzen Löchern darin gut funcen..müsstest du nur oben irgendwelche Bars als Abstandhalter drauf montieren

Jupp,  trotz der geringen Höhe zieht der Fire-Pit wie die Wutz.

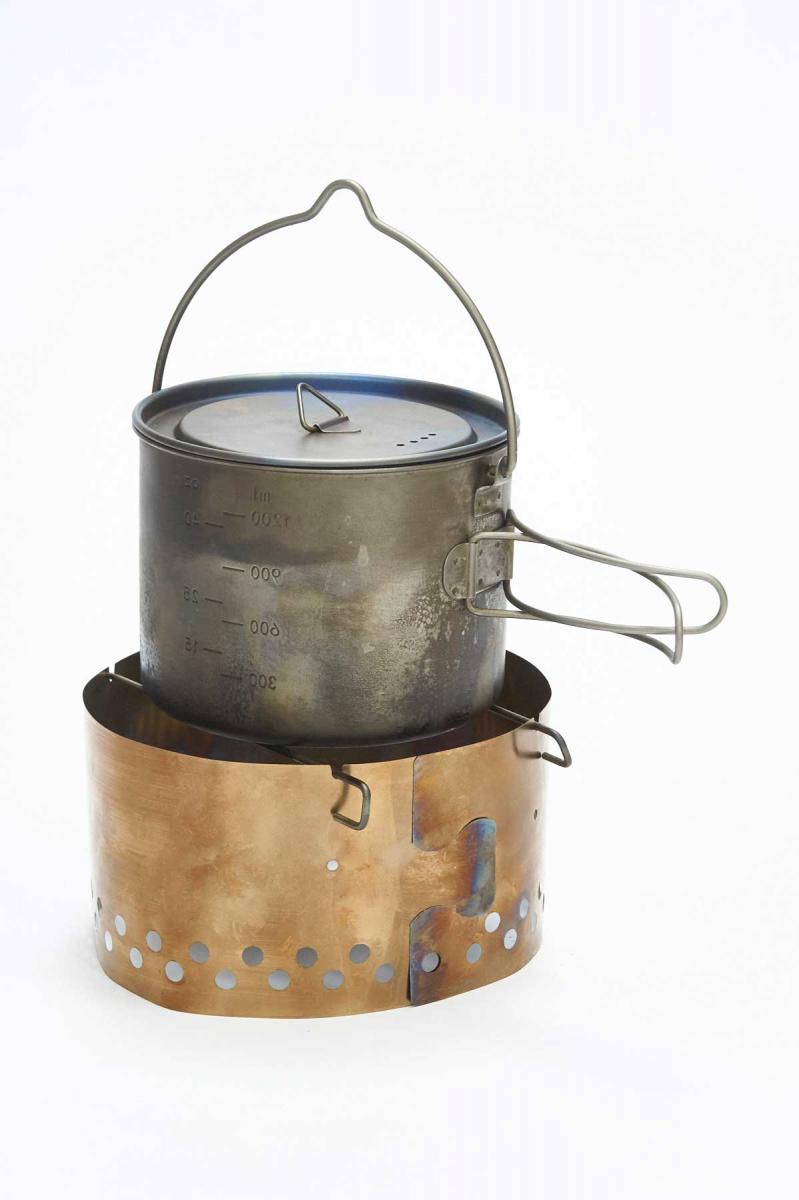

Das letzte Design für einen 1,2l Topf sieht so aus:

Bei 10 cm Höhe und ca. 17 cm Durchmesser sind 85 g nicht so schlecht ...

Die Möglichkeit die beiden Stäbe nach dem Anheizen einfach oben draufzulegen vereinfacht das Ganze ungemein.

VG. -wilbo-



Bearbeitet 4. Mai 2020 von wilbo

[AlphaRay]

vor 5 Stunden schrieb wilbo:

Jupp,  trotz der geringen Höhe zieht der Fire-Pit wie die Wutz.
Das letzte Design für einen 1,2l Topf sieht so aus:



Bei 10 cm Höhe und ca. 17 cm Durchmesser sind 85 g nicht so schlecht

Cool

Bist du dir bei dem Gewicht sicher...?  Das kommt irgendwie nicht hin, wenn das hier das 0,15 mm Stahl ist. Ich habe meins gerade gewogen. Also inkl. Rußreste:  72,23.  Ohne Löcher und mit 35,5 x 59,5 cm.

[wilbo]

vor 11 Minuten schrieb AlphaRay:

Bist du dir bei dem Gewicht sicher...?

Mit den beiden 3 mm Titanstäben für die Topfauflage.

[questor]

Was hat dich denn von deinem Pico Nachbau abgebracht? Meiner kommt aus 0,2er Titan geschnitten auf 46g.  Hat einen Boden für den hobo Betrieb, durch den höheren Aufbau mehr Platz für Holz und ist auch ein ganz passabler Windschutz für Spiritus und esbit. Zwar nur für meinen 1l Topf, aber auch wenn man das für einen größeren Topf skaliert, finde ich das das attraktivere Konzept.

[wilbo]

N´Abend!
Mein kleiner Pico ist eindeutig ein Trockenholzbrenner. Sobald das Holz nur ein bisschen feucht ist, bricht der Brennvorgang bei mir ein. Für meinen Bedarf ist die Brennkammer zu klein, sodass wenig dauerhafte Glut zum Trocknen der feuchten Stöckchen bleibt.

Beim Fire-pit heize ich einmal kräftig an, warte bis es das Feuer etwas runtergebrannt ist und stelle dann den Topf drauf. Aufgrund der größeren Brennkammer kocht der Liter Wasser ohne permanentes Stöckchen nachwerfen.

Und als Bonus kann ich den Fire-Pit auch als Mini-Lagerfeuer laufen lassen.

LG. -wilbo-

Bearbeitet 4. Mai 2020 von wilbo

[AlphaRay]

vor 41 Minuten schrieb wilbo:

Mit den beiden 3 mm Titanstäben für die Topfauflage.

Aaah!

Übrigens - das Teil hier um den Hobo gerollt ist direkt als Topfauflage nutzbar. Also trotz der Höhe von 30 cm und keiner Befestigung steif genug um etwas Gewicht zu halten. Ist optimal zum warm halten des Kessels bzw. langsam braten ohne anbrennen



[wilbo]

Moin!

Und weil ich noch anständig Material übrig hatte, wurde ein Mega-pit gebaut.
Die Vorlage von 3F habe ich einfach hoch skaliert und auf 15 cm Blechbreite angepasst.

15 cm hoch, 25 cm im Durchmesser, mit einem Gewicht von 135 g.

Was soll ich sagen, er zieht wie die Wutz und wird "die Heitzung" für das Baumwolltarp werden.

Es können richtig dicke Brocken nachgeworfen werden.

Der Mega-pit brennt fast bis zum Schluss weitgehend rauchfrei.

VG. -wilbo-

[Tonno]

@wilbo Ich war ja schon bei den  Dyneema-Tarps schwer beeindruckt; dein breiter Materialverstand und (auch hier wieder) die extrem saubere Arbeitsweise mit einem solchen Profi-Ergebnis ist hier sicher für viele großer Ansporn (wenn auch bei mir mit einer kleinen Träne, dass ich diese Perfektion wohl kaum selbst erreichen werde - aber danke für den Ansporn)

[Omorotschka]

Letzten Winter hatte ich im Lavvu die ganz große Picogrill Feuerschale in Benutzung. Eigentlich finde ich die toll, da das Feuer nicht direkt auf dem Boden brennt.

Das etwas am Rand liegende, schwelende Holz verursachte leider doch recht viel Rauch. Der große Pico Hobo brennt super, könnte für mich gerne noch viel größer sein.

Vielleicht würde so ein gelochter Ring das Problem in der Feuerschale beseitigen. Danke

[wilbo]

vor 2 Minuten schrieb Omorotschka:

Vielleicht würde so ein gelochter Ring das Problem in der Feuerschale beseitigen. Danke

Genau das ist die Lösung!

OT: Das "Fahrtenbeil" ist leider überall ausverkauft, aber schaue mal wie schwer das nächst bessere ist.

LG. -wilbo-

[Omorotschka]

Am 4.5.2020 um 16:00 schrieb AlphaRay:

...uund in 30 cm:

https://www.hs-folien.de/produkte/standardprodukte/rostfreier-federbandstahl/baendercoilware/300-bis-1000-mm-breite.html

@AlphaRay hast du das Material aus der zweiten Spalte bestellt? Solche Tabellen sind nichts für mich...

Bearbeitet 25. Dezember 2021 von Omorotschka

[AlphaRay]

Am 25.12.2021 um 21:24 schrieb Omorotschka:

@AlphaRay hast du das Material aus der zweiten Spalte bestellt? Solche Tabellen sind nichts für mich...

Sorry..war seit Monaten nicht mehr im Forum unterwegs...
Es war glaube die dritte Spalte. Da ist die Auswahl auch viel feiner abgestuft.   Hast aber bestimmt schon längst was bestellt

[sakura]

Am 4.5.2020 um 16:15 schrieb wilbo:

Jupp,  trotz der geringen Höhe zieht der Fire-Pit wie die Wutz.
Das letzte Design für einen 1,2l Topf sieht so aus:

Bei 10 cm Höhe und ca. 17 cm Durchmesser sind 85 g nicht so schlecht ...

Die Möglichkeit die beiden Stäbe nach dem Anheizen einfach oben draufzulegen vereinfacht das Ganze ungemein.

VG. -wilbo-



Moin wilbo,

moin in die Runde,



wie versprochen hab ich mir Deine Idee hier angeschaut und kann da mit Sicherheit was mitnehmen. Insgesamt schaut das schon richtig gut aus, ist aber gedanklich und damit auch in der Ausführung von meiner Idee ein Stück entfernt.

Ich würde in einem Stück eine Öffnung vorsehen, wo man Kleinholz nachlegen kann, auch wenn der Topf oben auf den durchgesteckten Heringen steht.

Wenn ich heute Nerv hab, dann mach ich ma´ Bilder. Eigentlich steht das System schon zur Verfügung, wird aber leider nicht die besten Dimensionen haben.

[wilbo]

vor 16 Minuten schrieb sakura:

Ich würde in einem Stück eine Öffnung vorsehen, wo man Kleinholz nachlegen kann, auch wenn der Topf oben auf den durchgesteckten Heringen steht.

Moin!

Ich habe das mit dem Feuerloch einmal gebaut. Hat sich für mich aber nicht bewährt.
Sobald das Holz nicht genau passt, ragt es aus dem Loch heraus und brennt irgendwann außerhalb vom fire-pit. Ist jetzt kein Drama, zieht mir aber irgendwie Aufmerksamkeit ab.

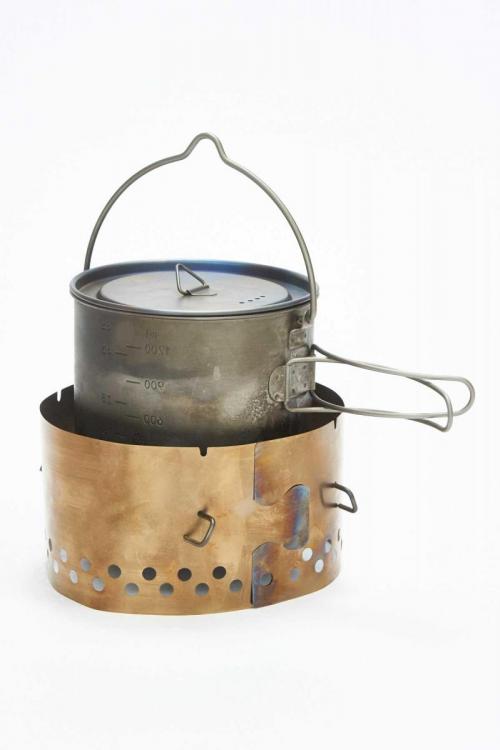

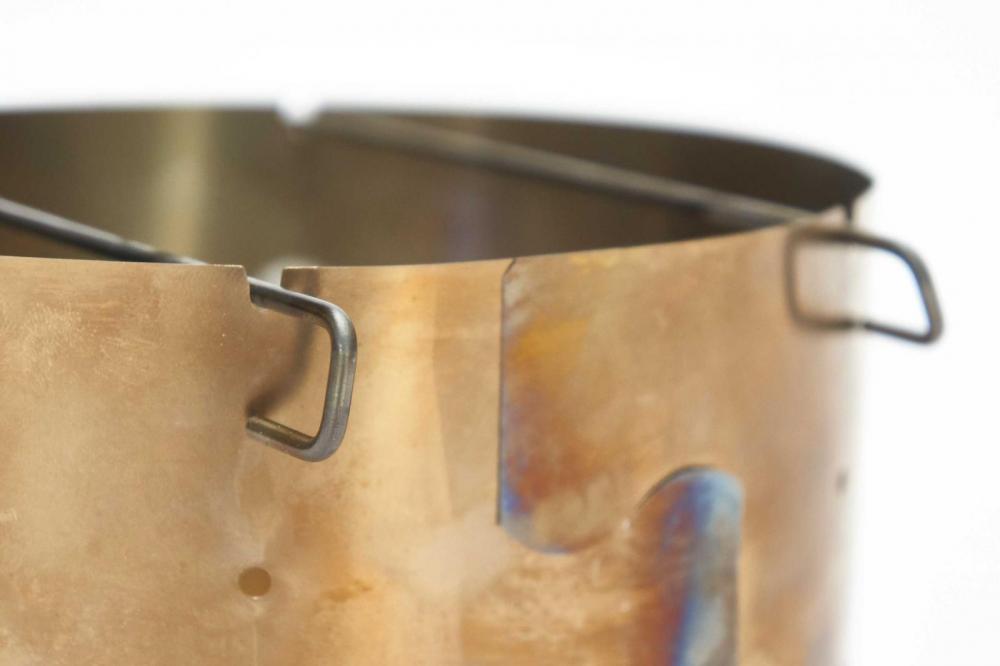

Das mit den beiden Stäben halte ich auch für suboptimal. Seit einiger Zeit verwende ich einen Doppel-Spieß wie beim Pico-Grill. Den hebe ich mit einer Hand hoch, werfe Holz nach und stelle den Topf wieder zurück.
Bisher, mein bester Kompromiss ...

VG. -wilbo-

Bearbeitet 6. Juni 2023 von wilbo

[Konradsky]

Habe ich auch festgestellt, dass Topf abheben die einfachste Lösung ist. Nix fällt raus und wenn man ab und an ein dickeres Stückchen drauf wirft, hat man auch lange Ruhe. Mache ich im Firebox Freestyle als auch im Storming Wood Stove so.

Gruss Konrad

[icefreak]

Ich bin mir nicht sicher, ob ich das schon mal hatte.

Im Nachbarforum:

https://www.outdoorseiten.net/vb5/forum/rund-um-die-ausrüstung/tipps-tricks-erfahrung/myog/outdoorküche-töpfe-kocher-nahrungsmittel-…-ac/93914-fire-bucket-kochsystemverbesserungsvorschl%C3%A4ge

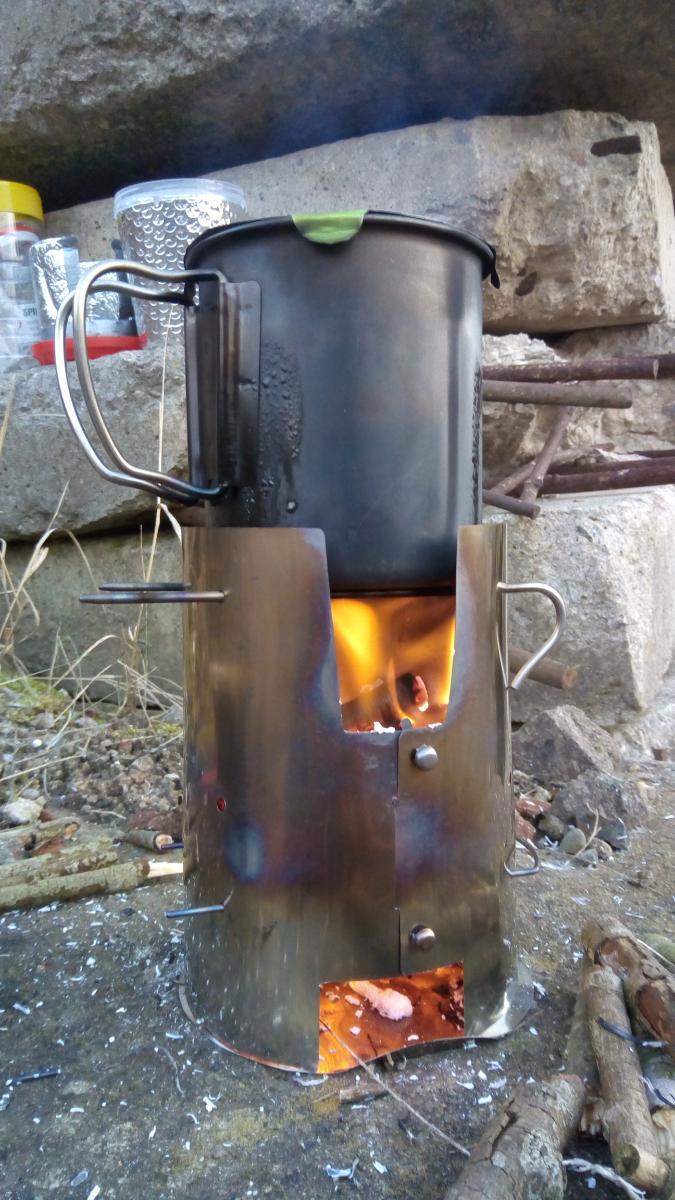

Kurz hierzu: 0,1 mm Edelstahlfolie, mit innerem Rost (liegt auf den unteren „U“ aus einer Fahrradspeiche) und nunmehr Carbonfilzunterlage.

Eigene Verschlußkonstruktion:



Warum dieses Design und nicht sowas wie Pico Grill? Die Windfestigkeit ist überragend. Mit Spiritusbrenner und tiefer Topfposition (ein Loch ist schwach zu erkennen) sind die Flamme und Topf optimal abgeschirmt.

Auch als Hobo betrieben ist die Windfestigkeit überragend. Aber … man benötigt auch Wind! Ohne Wind kokelt das Holz so vor sich hin und man hat ein Rauchfeuer. Hm.

Irgendwann baue ich den nochmal, aber mit mehr Platz zwischen Topf und Hobo.

Bin ein wenig faul geworden und nehme öfter die Kartusche mit. Aber in der kalten Jahreszeit hat so ein Hobo Feuerchen schon was für sich.

Bearbeitet 19. Juni 2023 von icefreak

[wilbo]

Ein interessanter Ansatz, den Hobo möglichst hoch zu bauen und das Blech trotzdem im Topf unterzubringen.



[icefreak]

vor 51 Minuten schrieb wilbo:

Ein interessanter Ansatz, den Hobo möglichst hoch zu bauen und das Blech trotzdem im Topf unterzubringen.

https://www.bergfreunde.de/optimus-clip-on-windschutz-fuer-gaskartuschen/

Hat mich spontan daran erinnert. Auch so eine „Halbtonne“ um den Topf herum. Problem: funktioniert wie auch mein Fire Bucket und alle Cones nur für eine bestimmte Topfgröße.

Nur mal als Anregung für Bastler

[RaulDuke]

@icefreak

Moin moin!

Wo läßt du wärend des Wanderns dieses Blech, ohne dasxes verknittert?

Es paßt ja nicht in den Kochpot!

[icefreak]

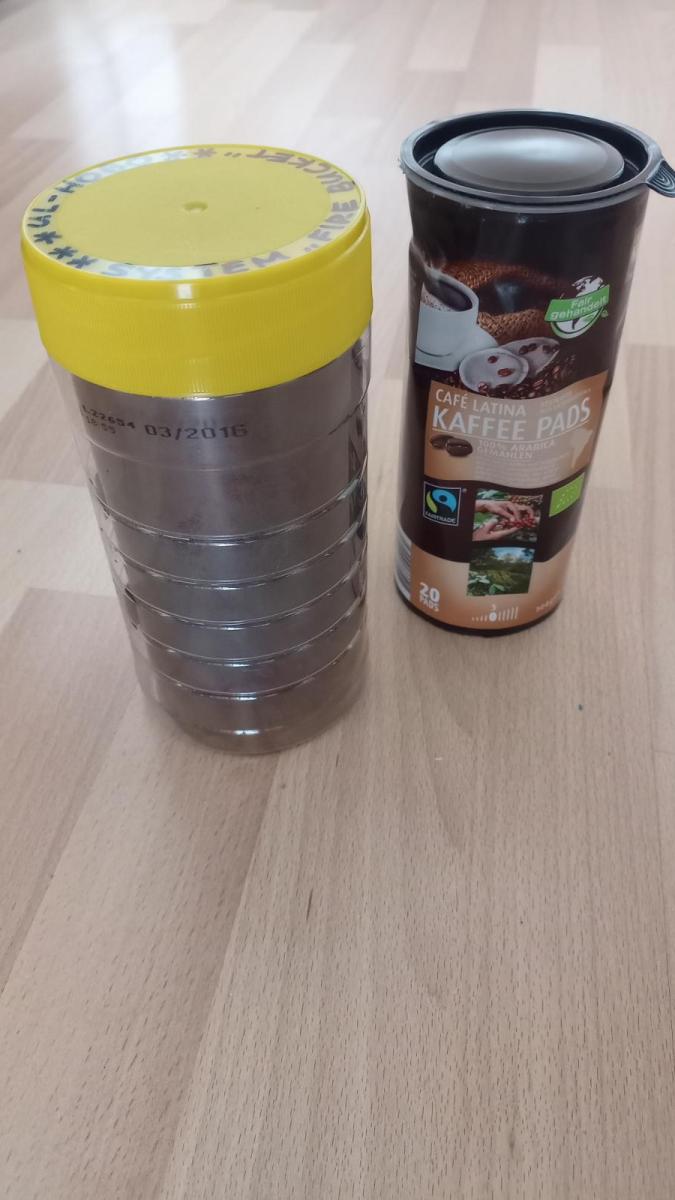

Zitronenteegetränk, alte Dosenform oder in die Kaffeepadpackung aus dem Penny.

Der einzige echte Nachteil ist das separate Verpacken des Feuerrostes und des Bodenschutzes, weil natürlich integrierte Systeme mehr Verlierschutz bieten.
